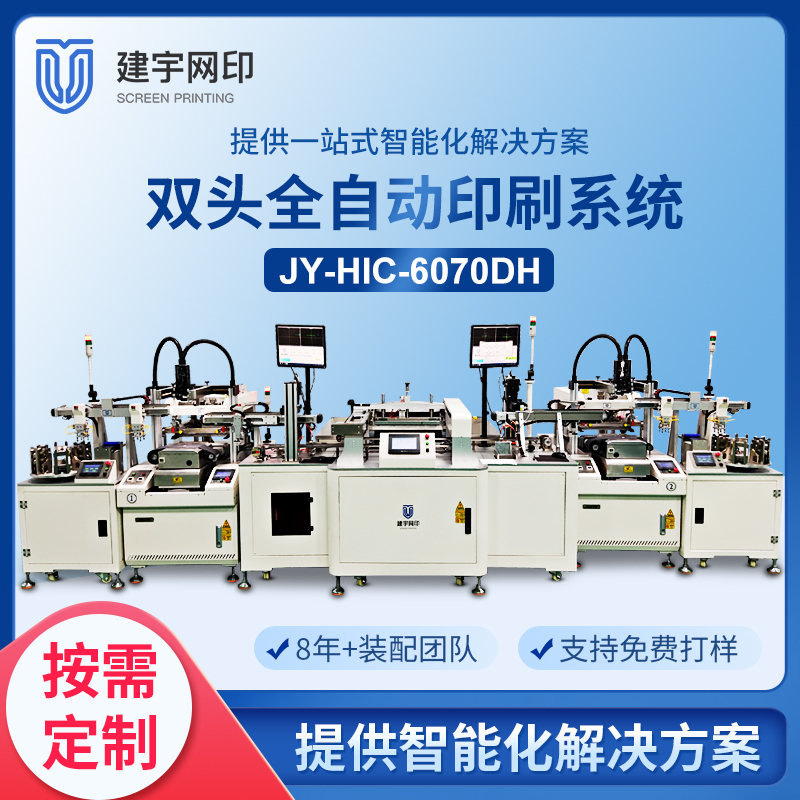

双头全自动厚膜丝网印刷机
双头全自动厚膜丝网印刷机
双头全自动厚膜丝网印刷机
- 产品详情
- 产品参数
一、功能说明
1、上料分为A.B两部分，采用六工位旋转上料，每侧可根据物料厚度一次放多片物料，既节省空间，又节省人工。
2、除尘部分可在印刷前对承印面进行清洁，提高产品合格率，减少能耗；
3、印刷部分采用CCD视觉纠偏功能，印刷精度可控制在±0.005mm;
4、检测单元-由相机检测产品外观是否达到要求，将废料收集到废料单元。利于后期进行清理再利用，有效减少物料报废率。
5、A\B单元共用一台烧结炉，节约设备成本及空间，减少能耗，提高设备利用率。
6、A\B单元可同时工作，也可分开工作，既独立存在又相互配合。
7、生产线可由不同机型改装而成，可适用多个行业全自动丝网印刷。
二、设备单元
上料单元、除尘单元、CCD对位单元、印刷单元、检测单元、前端集中取料单元、烧结单元、后端集中取料单元、收料单元。
三、设备参数
1NO | 项目 | 单位 | 内容 |
1 | 机型 | 条 | 自动印刷生产线 |
2 | 人工 | 个 | 0.5 |
3 | 印刷尺寸 | 毫米 | MAX 200×200mm |
4 | 设备能力 | 小时/片 | 约1200PCS 含CCD对位约800 PCS 含CCD对位和检测约600 PCS |
5 | 网版尺寸(W×D×T) | 毫米 | 320×320×16.5mm 380×380×20mm |
6 | 平台定位方式 | CCD识别+真空吸附 | |
7 | 平台移动精度 | 毫米 | 0.005mm 以内/ within |
8 | 总气源压力 | kg/cm2 | ≥6-8 |
9 | 单机耗气量 | L/cycle | 6 |
10 | 上下料机使用功率 | KW | 1.5 |
11 | 印刷机使用功率 | KW | 3 |
12 | 烘烤单元使用功率 | KW | 约23 |
13 | 前后段集中取料单元功率 | KW | 2.5 |
14 | 使用电压 | 220V/50Hz | |
15 | 机器重量 | KG | 4200 |
16 | 外形尺寸 | 毫米 | 2600+烧结炉×5100×1350 |
24 | 外观颜色 | 标准色 |
产品仅做部分参数说明，如需获取完整版产品说明书，请联系0731-85363328或联系业务人员：15974298425 (微信同号) 何工
