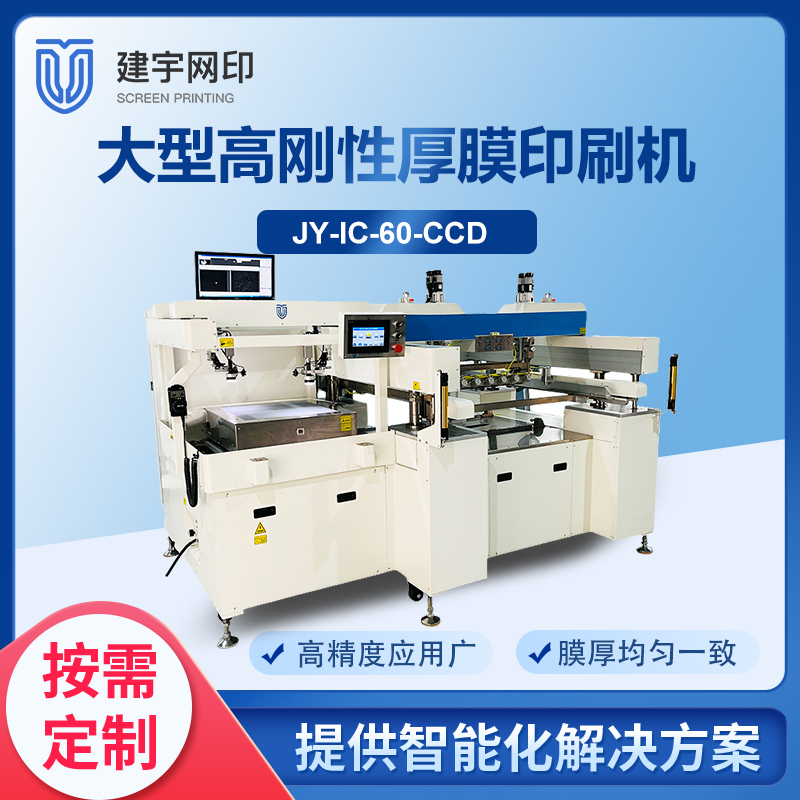

JY-IC-60-CCD高刚性高精密大型厚膜丝网印刷机

  • 产品详情
  • 产品参数

一、 应用领域

     广泛用于柔性版、薄板、FPC、PCB、FPD等产品印刷。


二、 特点

    1、印刷平台X、Y、θ通过CCD自动找正“+” “o” “外形” 标对位印刷;

    2、本机是高钢性大型高精密印刷机,主要特点为易用、高效率、高精度;

    3、本机是钢架结构高精度印刷机采用全电机设计,跑台、刮刀、印刷、全部采用电机驱动;

三、 性能

A. 动力方式——印刷压力、印刷架驱动、平台驱动分别采用独立的动力源,PLC控制。

B. 整体结构——机体采用口型钢材焊接,上表面整体平磨精度±0.05,机头单元整体铸造。

C. 网架系统:

   网架结构————网版架整体框架结构,结构紧凑,刚性强。

   网架升降————单独电动精密升降,网架与平台网距可调节。

D. 印刷系统:

   印刷导向————选用进口丝杆,8导程。

   印刷/覆墨速度——可数字化输入,并可独立调节。

   印刷行程————触摸屏数字设定行程。

   印刷单元————印刷整体机头单独升降,升降精度在0.01mm。

   印刷驱动————进口伺服系统,丝杆传动;低速无爬行,高速无抖动。

   刮印压力————通过背压来控制, 消除刮刀自身重力,精确控制压力印刷。

E. 平台系统:

   平台结构————平台位移精确±0.0025。

   平台驱动————直线模组驱动平台前后移动,定位精确±0.005。

F. CCD视觉系统:镜头 、工控机、 显示器、取像方式详询我司


四、技术参数

设备名称

IC-60

IC-60-CCD

平台尺寸

800×850mm

800×850mm

印刷尺寸

MIN 250×250mm

MAX 600×600mm

MIN 250×250mm

MAX 600×600mm

网版尺寸

950×950×30mm

1110×1200×40mm

950×950×30mm

1110×1200×40mm

平台移动精度

0.005mm   以内/ within

0.005mm   以内/within

设备颜色

A-2013 (21°) 80um

A-2013 (21°) 80um

电源

AC220V   3   2.5KVA

AC220V   3   2.8KVA

空压容积

CDA   0.5MPa 30L/min    10

CDA   0.5MPa 30L/min    10

设备重量

1600kg

1700kg

设备尺寸

2690×2100×1800mm

2690×2100×1800mm


产品仅做部分参数说明,如需获取完整版产品说明书,请联系0731-85363328联系业务人员:15974298425 (微信同号)   何工

印刷尺寸
600x600mm
网版尺寸
950X950X30mm
网版尺寸
1110x1200x40mm
适用范围
柔性版、薄板、FPC、PCB、FPD等产品印刷。通过电子眼快速准确自动对位模式有效减少屏幕设置时间及人工放料误差。
